Operator 版本化

Operator 的版本升级通常在考虑的是 Operator 自定义的 CRD 对象和存储数据的升级。

当 Operator 版本升级可能会需要对 CRD 结构进行升级，同时随着 Operator 开发完成，CRD 也会调整版本号为更正式的版本，这时候就要考虑对升级前的数据进行兼容，而如果 CRD 结构有调整也要考虑进行数据的迁移。

但在此之前，我们可以看一下 Kubernetes 中对于 CRD 版本的一些定义。

Kubernetes 中 CRD 的版本化

Kubernetes 中 CustomResourceDefinition 版本在 spec.versions 中进行设置，支持同时配置多个版本，字段配置如下：

CRD 声明的版本

apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
  name: crontabs.example.com
spec:
  group: example.com
  names:
    plural: crontabs
    singular: crontab
    kind: CronTab
  scope: Namespaced
  versions:
  - name: v1alpha1
    served: true
    storage: false
    deprecated: true
    deprecationWarning: "example.com/v1alpha1 CronTab is deprecated; see http://example.com/v1alpha1-v1 for instructions to migrate to example.com/v1 CronTab"

    schema: ...

字段说明：

served：是否启用，如果为 false，请求该接口会报 404；
storage：是否为存储版本，一个 CRD 只能有一个存储版本，其它的版本要转换成存储版本；
deprecated：是否为弃用版本；
deprecationWarning：弃用版本告警，当操作弃用版本时，API server 会返回对应告警。

当存在多个版本时，只能有一个版本设置为存储版本，其它的必需设置为 false，同时需要配置转换接口，让 API server 知道如何进行接口转换：

CRD 版本转换配置

apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
...
spec:
  ...
  conversion:
    strategy: Webhook
    webhook:
	  conversionReviewVersions: ["v1", "v1beta1"]
      clientConfig:
        service:
          namespace: my-service-namespace
          name: my-service-name
          path: /my-path
          port: 1234
        caBundle: "Ci0tLS0tQk...<base64-encoded PEM bundle>...tLS0K"

理解存储版本（Stored Version）

存储版本既存储在 ETCD 中的版本，对于一个 CRD 来说，只有一个版本会存储到 ETCD 中。

而 Kubernetes API server 可以同时为多个版本提供服务，这主要是基于 conversion 接口实现的。当操作非存储版本时，API server 会调用 conversion 接口将对象进行转换再返回或存储。

kubectl 等 client 会通过 discovery API 获取资源的版本列表并决定请求哪个版本的接口。对于 CRD 来说，kubectl 会选择最新的稳定版进行请求。

如果要请求非默认版本，需要按以下方式请求：

1
2
3

kubectl get resource.version.group
# 如
kubectl get cronjobs.v1.batch.tutorial.kubebuilder.io -o yaml

转换 API 的请求响应结构

通过设置 conversionReviewVersions 版本列表，可以配置 Webhook 支持的版本转换。如果接到支持的请求，会向 API 发送 ConversionReview 对象：

转换请求体

{
  "apiVersion": "apiextensions.k8s.io/v1",
  "kind": "ConversionReview",
  "request": {
    # Random uid uniquely identifying this conversion call
    "uid": "705ab4f5-6393-11e8-b7cc-42010a800002",

    # The API group and version the objects should be converted to
    "desiredAPIVersion": "example.com/v1",

    # The list of objects to convert.
    # May contain one or more objects, in one or more versions.
    "objects": [
      {
        "kind": "CronTab",
        "apiVersion": "example.com/v1beta1",
        "metadata": {
          "creationTimestamp": "2019-09-04T14:03:02Z",
          "name": "local-crontab",
          "namespace": "default",
          "resourceVersion": "143",
          "uid": "3415a7fc-162b-4300-b5da-fd6083580d66"
        },
        "hostPort": "localhost:1234"
      }
    ]
  }
}

转换成功的 API 需要响应如下类似数据：

转换响应

{
  "apiVersion": "apiextensions.k8s.io/v1",
  "kind": "ConversionReview",
  "response": {
    # must match <request.uid>
    "uid": "705ab4f5-6393-11e8-b7cc-42010a800002",
    "result": {
      "status": "Success"
    },
    # Objects must match the order of request.objects, and have apiVersion set to <request.desiredAPIVersion>.
    # kind, metadata.uid, metadata.name, and metadata.namespace fields must not be changed by the webhook.
    # metadata.labels and metadata.annotations fields may be changed by the webhook.
    # All other changes to metadata fields by the webhook are ignored.
    "convertedObjects": [
      {
        "kind": "CronTab",
        "apiVersion": "example.com/v1",
        "metadata": {
          "creationTimestamp": "2019-09-04T14:03:02Z",
          "name": "local-crontab",
          "namespace": "default",
          "resourceVersion": "143",
          "uid": "3415a7fc-162b-4300-b5da-fd6083580d66"
        },
        "host": "localhost",
        "port": "1234"
      }
    ]
  }
}

响应的内容要注意：

uid 要和请求时一样；
kind、metadata.uid、metadata.name 和 metadata.namespace 必需和请求时一样；
metadata.labels 和 metadata.annotations 可以修改；
metadata 其它字段的修改会被忽略；
convertedObjects 响应的对象顺序要和请求时一样，且 apiVersion 和请求的 desiredAPIVersion 一样。

简化转换方法数量

如果只有 v1 和 v2 版本，那么只需要开发两个方向的转换方法。但是，如果有 4 个，甚至是 8 个版本时，那转换版本的方法就已经是非常难以维护的了。

当前 controller-runtime 进行 conversion 时，使用的是 Hub and Spoke 模型，得以简化版本转换的维护成本。

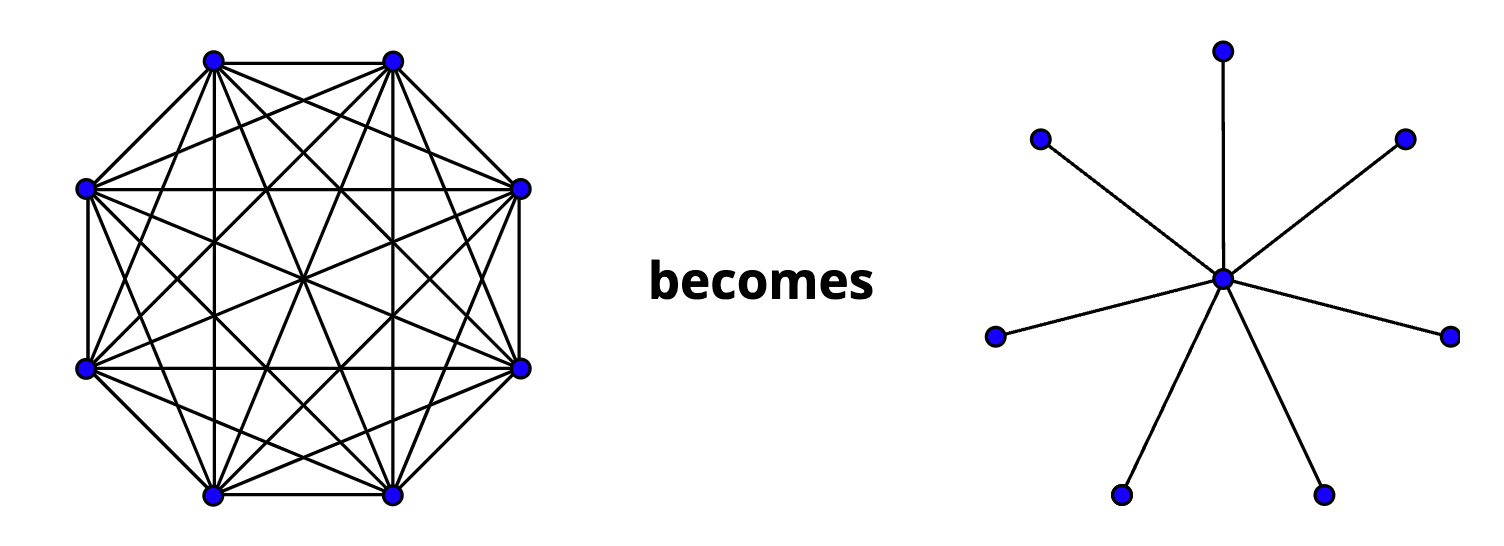

Hub and Spoke 可以将网状转换结构转换成星型结构：

网状转换结构转换成星型结构

将一个版本指定成 Hub 版本，当其它非 Hub 版本间转换时，需要先转换成 Hub 版本，再转换成其它版本。

Hub and Spoke

这样可以减少我们需要定义的转换函数数量，并且 Kubernetes 内部的实现也是这样的。

Operator 版本迭代

Operator 是基于 controller-runtime 进行开发的，使用 kubebuilder 的工具可以快速生成上面的 Hub and Spoke 方法。

首先在之前的 Demo 工程中，创建新的接口版本：

创建新版本接口

1	operator-sdk create api --version v1beta2 --kind DemoApplication

我们计划选择 v1beta2 版本作为 Hub 版本，所以在生成的 types 中增加注释：

备注存储版本

1	// +kubebuilder:storageversion

表示该结构是存储版本：

新版本设置示例

// +kubebuilder:object:root=true
// +kubebuilder:subresource:status
// +kubebuilder:storageversion

// DemoApplication is the Schema for the demoapplications API
type DemoApplication struct {
    metav1.TypeMeta   `json:",inline"`
    metav1.ObjectMeta `json:"metadata,omitempty"`

    Spec   DemoApplicationSpec   `json:"spec,omitempty"`
    Status DemoApplicationStatus `json:"status,omitempty"`
}

执行 make 命令生成代码和 manifests 配置。

接着执行下面命令生成 webhook 相关代码：

生成 webhook

1	operator-sdk create webhook --version v1beta2 --kind DemoApplication --conversion

--version：在哪个版本下生成
--conversion：创建 conversion 代码

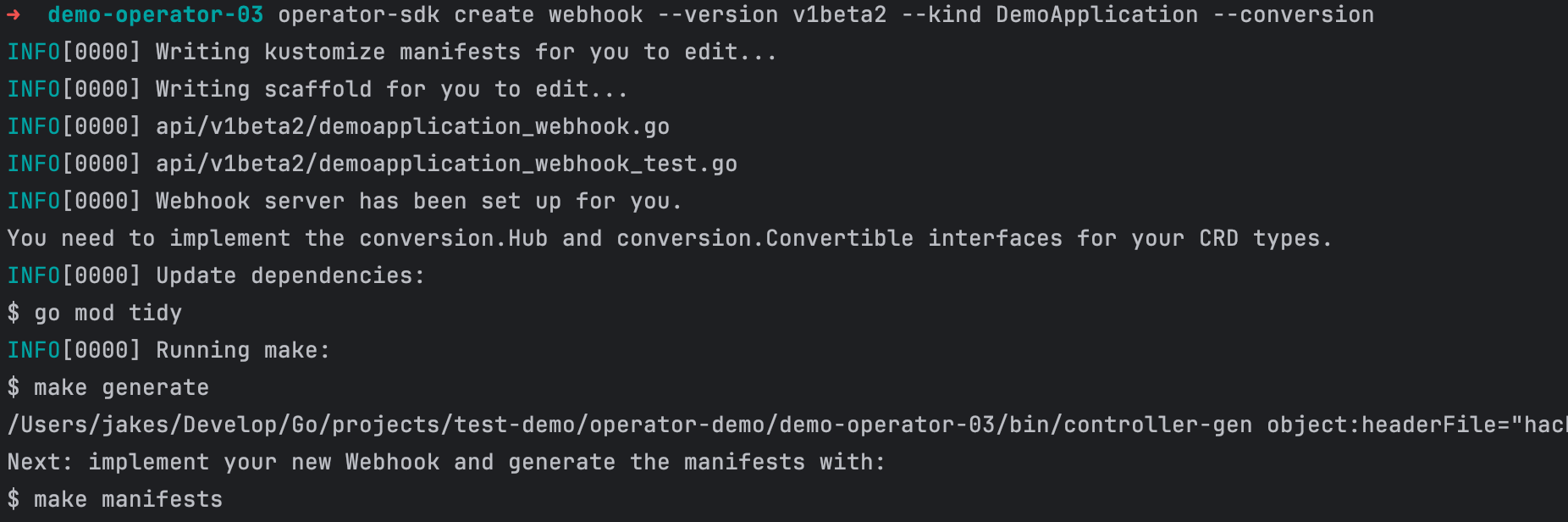

执行结果如下：

执行结果

可以看到如下提示：

1	You need to implement the conversion.Hub and conversion.Convertible interfaces for your CRD types.

我们修改 api/v1beta2/demoapplication_types.go，增加一行代码：

在新存储版本实现 conversion.Hub 接口

1	func (r *DemoApplication) Hub() {}

修改 api/v1beta1/demoapplication_types.go 增加 Spoke 相关实现：

在旧版本实现转换到 Hub 的代码

func (a *DemoApplication) ConvertTo(dst conversion.Hub) error {
	v1beta2App := dst.(*v1beta2.DemoApplication)
	v1beta2App.ObjectMeta = a.ObjectMeta
	v1beta2App.Spec.Image = a.Spec.Image
	v1beta2App.Spec.Size = a.Spec.Replica
	v1beta2App.Spec.Ports = a.Spec.Ports

	return nil
}

func (a *DemoApplication) ConvertFrom(src conversion.Hub) error {
	v1beta2App := src.(*v1beta2.DemoApplication)
	a.ObjectMeta = v1beta2App.ObjectMeta
	a.Spec.Image = v1beta2App.Spec.Image
	a.Spec.Replica = v1beta2App.Spec.Size
	a.Spec.Ports = v1beta2App.Spec.Ports

	return nil
}

使用以下命令生成部署 YAML 文件进行调试，看哪些配置需要调整：

执行构建

1	make build-installer

修改 manifest 配置

启用 webhook

开启 webhook 功能需要调整以下配置：

启用 config/crd/kustomization.yaml 文件里的 patches/webhook_in_<kind>.yaml；

注入 webhook 配置到 CRD 文件中，默认调用 operater-sdk create webhook 时这个会自动添加并启用
启用 config/default/kustomization.yaml 里的 ../webhook 和 manager_webhook_patch.yaml

注入证书到 controller，不启用会报 serving-certs/tls.crt: no such file 而无法启动
注释 config/webhook/kustomization.yaml 里的 - manifests.yaml 配置。

manifests.yaml 配置在启用 Admission WebHook 的时候才会生成，不注释的话生成 installer.yaml 会报错。

单单启用 webhook 还是不可用的。Operator 使用的自签名证书并不被 API server 所信任，需要使用一个叫 cert-manager 的组件给我们的应用颁发证书。

cert-manager 组件会注入 CA 到 API server 中，所以 API server 请求 conversion webhook 时就不再报证书错误。

启用 cert-manager

一般集群里都已经安装好了这个组件，如果没安装可以执行以下命令直接安装：

安装 cert-manager

1	kubectl apply -f https://github.com/cert-manager/cert-manager/releases/download/v1.17.0/cert-manager.yaml

默认情况下，certmanager 的配置被禁用了，我们需要到 manifests 里手动打开：

启用 config/crd/kustomization.yaml 文件里的 patches/cainjection_in_<kind>.yaml；
启用 config/default/kustomization.yaml 文件里的 ./certmanager 目录（创建证书和 CA）；
启用 config/default/kustomization.yaml 文件里 CERTMANAGER 块下的所有变量（注入 CRD、）。

注意，如果报以下错，说明错误地启用了 admission webhooks 的 CA 注入：

1
2

Error: no resource matches strategic merge patch "MutatingWebhookConfiguration.v1.admissionregistration.k8s.io/mutating-webhook-configuration.[noNs]": no matches for Id MutatingWebhookConfiguration.v1.admissionregistration.k8s.io/mutating-webhook-configuration.[noNs]; failed to find unique target for patch MutatingWebhookConfiguration.v1.admissionregistration.k8s.io/mutating-webhook-configuration.[noNs]
make: *** [build-installer] Error 1

因为在 webhook 生成时是没启用 admission webhooks 代码生成的，所以并没有对应的 webhook 配置用于 patch，就会报找不到错误。

虽然没有生成 admission webhooks 配置，但是注入的开关和模板代码是提前生成了。我们把下面配置注释掉既可：

1	- path: webhookcainjection_patch.yaml

部署测试

1 2	export IMG=registry-c.cmft.com/cmhk-grd-paas-portal/demo-app:5 make docker-build deploy

旧数据的迁移

当部署新版本的 CRD 后，在集群中一般会同时存在多个版本，而只能有一个版本是存储版本。

对于前面的示例来说，我们可以看到，存在 v1beta1 和 v1beta2 两个版本，而 v1beta2 是存储版本：

CRD 最新配置

apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
metadata:
  name: demoapplications.paas.cmft.com
spec:
  versions:
  - name: v1beta1
    served: true
    storage: false
    subresources:
      status: {}
  - name: v1beta2
    served: true
    storage: true

那部署新版本后，旧数据怎样了呢？

Tips

部署新版本后，旧数据的存储不会变化，只有对数据进行了操作才会以新的存储版本进行重新保存。

所以我们可以通过以下命令看到 CRD 同时存在两个存储版本在使用：

查看当前在使用的存储版本

$ kubectl get crd demoapplications.paas.cmft.com -ojson | jq .status.storedVersions
[
  "v1beta1",
  "v1beta2"
]

为什么要迁移

前面提到，当前 controller-runtime 使用的 Hub and Spoke 模型来管理各版本 CRD 的转换。

当 CRD 的结构随版本变化而变化时，维护转换函数的成本会变得越来越大。旧版本应该逐渐弃用，然后移除。所以应该像 Kubernetes 一样，当弃用或移除接口时，自动将旧数据迁移到接的存储版本中。

迁移方法

目前 Kubernetes 建议两种迁移方案。

使用 Storage Version Migrator 工具

Storage Version Migrator 由两个控制器组成：

trigger controller：每 10 分钟调用 discovery 接口获取一次，检测默认存储版本是否变化，如果有变化就给对应 Kind 创建 StorageVersionMigration；
migration controller：负责处理 StorageVersionMigration，当有新的 kind 需要迁移时，migration controller 会将对象全部读取出来再原样写回 API server，触发 API server 使用最新的存储版本进行保存。

Storage Version Migrator 在 Kubernetes 1.30 中是 alpha 状态，小于这个版本的需要手动安装。

本地构建：

构建 SVM 镜像

1
2
3

make all-images
# 如果不远程部署可以不推
make push-all

执行以下命令部署到集群：

部署 SVM 到集群

1
2
3

export REGISTRY=registry-c.cmft.com/cmhk-grd-paas-portal
make local-manifests
pushd manifests.local && kubectl apply -k ./ && popd

手动迁移

手动迁移的动作和 Storage Version Migrator 差不多，这里假定将 v1beta1 升级到 v1：

CRD 将新版本设置为存储版本，此时 status.storedVersions 为 v1beta1 和 v1；
写一个脚本，读取所有的并直接写回 API server，强制以新的存储版本重新保存；
迁移完成后，手动从 status.storedVersions 中删除 v1beta1。

总结

当开发新版本时，如果涉及字段变化需要开发 conversion webhook 接口提供给 API server 调用进行转换。如果字段无变化，API server 无需基于 conversion webhook 就可以自动完成转换。

controller-runtime 使用 Hub and Spoke 的模型实现接口转换，只需要实现 Spoke 和 Hub 间的转换方法既可，Spoke 间的转换会经过 Hub 版本进行转换。

启用 conversion webhook 接口需要同时启用 cert-manager 组件，否则 API server 调用时会报证书错误。

修改存储版本后，旧数据不会自动进行迁移，只有在数据更新的时候才会重新以新的存储版本保存。

统一迁移旧数据可以使用 Storage Version Migrator 工具或写个脚本实现。只需要将数据重新写回 API server 就可以完成迁移。
